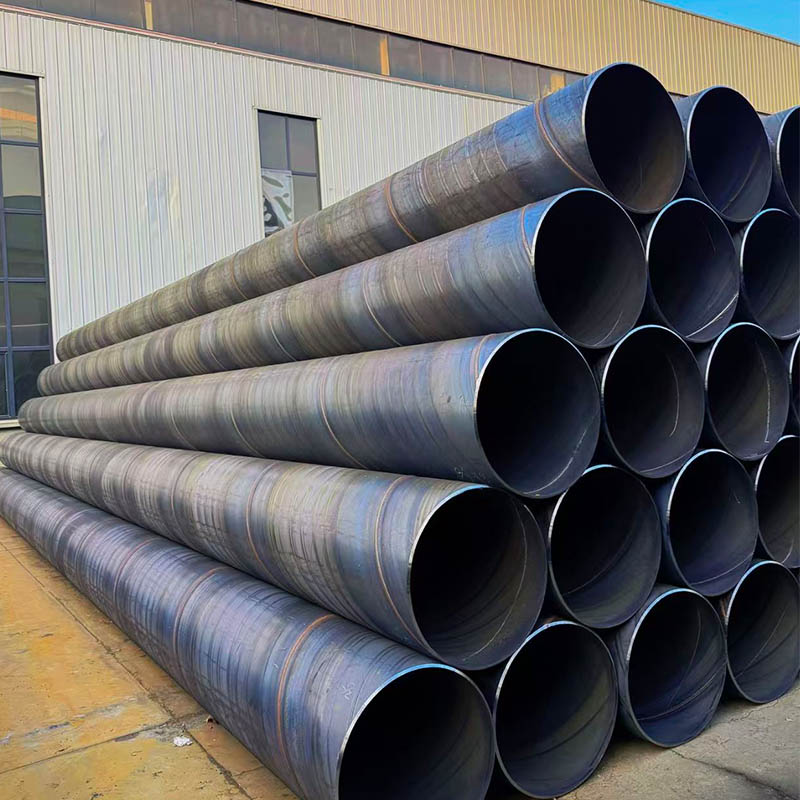

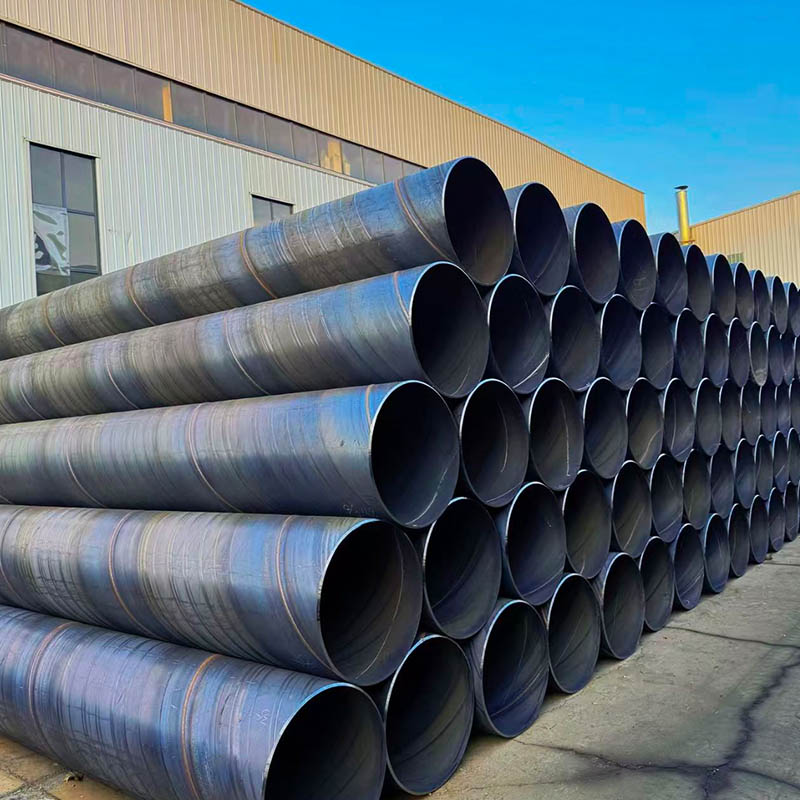

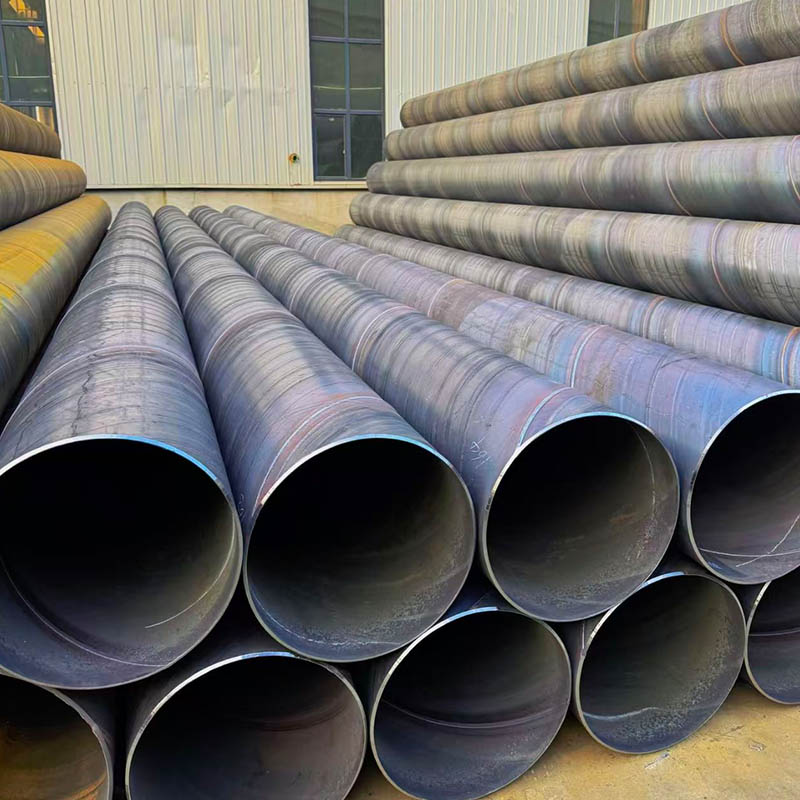

أنبوب فولاذي ملحوم حلزوني أسود

شرح الفئة المهنية وعملية الإنتاج الكاملة

الأنابيب الفولاذية الملحومة اللولبية السوداء، والمعروفة أيضًا في الصناعة باسم الأنابيب الحلزونية السوداء أو الأنابيب الحلزونية السوداء، تسمى رسميًا الأنابيب الفولاذية الملحومة بالقوس المغمور على الوجهين اللولبية السوداء. إنه منتج أنابيب مكشوفة يتم معالجته من شريط الفولاذ المدرفل على الساخن كمواد خام أساسية. يخضع المنتج فقط للمعالجة الأساسية لإزالة الصدأ قبل مغادرة المصنع، دون الجلفنة أو الطلاء المضاد للتآكل أو حماية 3PE أو أي معالجة سطحية أخرى. يُظهر جسم الأنبوب المظهر الأصلي للفولاذ باللون الرمادي المسود أو البني المسود. تتبع عملية الإنتاج التكنولوجيا القياسية للأنابيب الملحومة اللولبية الناضجة، مع مراقبة الجودة الكاملة في كل مكان: أولاً، يتم فك شريط الفولاذ، وتسويته، وطحنه، مع معالجة دقيقة لشطبة اللحام؛ بعد ذلك، يتم لفها وتشكيلها بشكل حلزوني، للتحكم بشكل صارم في استدارة وبيضاوية جسم الأنبوب؛ وبعد ذلك، يتم استخدام تقنية اللحام بالقوس المغمور على الوجهين لضمان لحام كامل وقوي؛ تخضع جميع المنتجات النهائية لاختبارات غير مدمرة بالموجات فوق الصوتية والأشعة السينية بنسبة 100% واختبار هيدروستاتيكي فردي؛ وأخيرًا، يتم إجراء عملية تشذيب الأطراف فقط وإزالة الغبار والصدأ، دون طلاء إضافي مضاد للتآكل، قبل التخزين. تتوافق مجموعة معايير العملية بأكملها مع المعايير الدولية، مما يضمن استقرار الجودة الأساسية لمواد الأنابيب من المصدر.

مزايا عملية متعددة، تتكيف مع احتياجات الشراء المتنوعة

الأنابيب الفولاذية الملحومة اللولبية السوداء، بفضل خصائص المعالجة والمنتج، تمتلك العديد من المزايا البارزة، مما يجعلها معترف بها للغاية من قبل عملاء المشتريات الهندسية. أولا، أنها اقتصادية في السعر. من خلال حذف عملية مقاومة التآكل الكاملة الجاهزة، يكون سعر نفس المنتج ذو المواصفات أقل بنسبة 8%-15% من الأنابيب الحلزونية التقليدية المضادة للتآكل، مما يجعلها خيارًا أساسيًا للتحكم في ميزانيات المشتريات في المشاريع الهندسية. ثانيًا، يوفر مرونة عالية في المعالجة الثانوية. لا يحتوي سطح الأنبوب العاري على طبقة واقية، مما يسمح لأطراف المشتريات بتنفيذ عمليات المعالجة بشكل مستقل مثل الطلاء وطلاء الإيبوكسي و3PE المضاد للتآكل والجلفنة وفقًا لظروف الموقع ومتطلبات الاستخدام، مما يؤدي بسهولة إلى تحقيق تخصيص شخصي مضاد للتآكل. ثالثا، إنها تتميز بخصائص ميكانيكية ممتازة. مع استمرار الخصائص الهيكلية المتأصلة للأنابيب الحلزونية، فإنها تظهر صلابة حلقة ممتازة، ومقاومة قوية للبثق وتسوية الأساس، وتفي تمامًا بمعايير أداء تحمل الضغط، وتلبية المتطلبات الميكانيكية للبنية التحتية التقليدية وبناء خطوط الأنابيب. رابعا، يقدم تغطية شاملة للمواصفات. من الأقطار الصغيرة إلى الأقطار الكبيرة وسماكات الجدران المختلفة، يمكن إنتاجها بكميات كبيرة، مما يوفر حلاً شاملاً لاحتياجات اختيار الأنابيب للمشاريع المختلفة.

المواصفات الأساسية

القطر الخارجي: φ219mm～φ3620mm (DN200～DN3600)، يغطي الأقطار الصغيرة والمتوسطة والكبيرة

سمك الجدار: من 5 إلى 25 مم، بما في ذلك الأنواع ذات الجدران الرقيقة والجدران القياسية والسميكة؛ يمكن تخصيص الجدران السميكة للغاية.

المواد الرئيسية: Q235B، Q355B، L245، L360

الطول القياسي: قياسي 6 م، 9 م، 12 م؛ أطوال مخصصة مدعومة من 6 إلى 18 مترًا.

نطاق الضغط: 0.6MPa～6.4MPa، مناسب لتطبيقات الضغط المنخفض إلى المتوسط.

المعايير: سي/تي 5037، جيجابايت/تي 9711، API 5L

عملية الإنتاج

العملية هي نفس عملية الأنابيب الملحومة الحلزونية العادية، باستثناء أنه تم حذف عملية مقاومة التآكل الشاملة للمنتج النهائي:

1. فك شريط الفولاذ، التسوية، وطحن الحواف؛ معالجة حواف اللحام.

2. اللف والتشكيل الحلزوني، التحكم في الاستدارة والبيضاوية.

3. لحام القوس المغمور على الوجهين، مما يضمن اللحام الكامل.

4. 100% اختبار غير مدمر بالموجات فوق الصوتية والأشعة السينية؛ الاختبار الهيدروستاتيكي على كل أنبوب.

5. تشطيب نهاية الأنبوب، إزالة بسيطة للغبار والصدأ؛ لا يوجد طلاء شامل مضاد للتآكل؛ يتم تخزين المنتجات النهائية مباشرة.

سيناريوهات التطبيق الرئيسية

1. أساسات الخوازيق/هندسة الدعم: الجسور، المباني، أغلفة أساسات الخوازيق، وأكمام رفع الأنابيب (معظمها مكونات مؤقتة، ولا تتطلب حماية طويلة الأمد من التآكل).

2. خطوط الأنابيب الداخلية/العلوية: أنابيب المياه الداخلية المتداولة، وقنوات التهوية وإزالة الغبار، وخطوط أنابيب عمليات الورش (البيئة الجافة، وعدم التعرض للمطر).

3. هندسة الحماية من التآكل الثانوية: خطوط الأنابيب المدفونة، وخطوط أنابيب الحفاظ على المياه، وخطوط فرعية للنفط والغاز مع حماية موحدة من التآكل في الموقع بعد الشراء.

4. الأعمال المؤقتة: إمدادات المياه والصرف المؤقت في مواقع البناء، أعمدة السياج المؤقتة، دعامات الهياكل الفولاذية المؤقتة.

5. الهياكل الفولاذية الثقيلة: أعمدة المصانع، قواعد المعدات، الدعامات الكبيرة (للاستخدام في البيئات الداخلية الجافة).

توصيات الحماية من التآكل ومدة الخدمة

1. الحلول العلاجية للسيناريوهات المختلفة

البيئة الداخلية الجافة: لا حاجة إلى حماية إضافية ضد التآكل؛ الاستخدام العادي يكفي.

بيئة داخلية رطبة / التعرض الخارجي على المدى القصير: استخدم طبقة تمهيدية مضادة للصدأ + طبقة علوية لحماية بسيطة.

التعرض الخارجي طويل الأمد / خط الأنابيب المدفون العادي: قم بتطبيق طبقة قطران الفحم الإيبوكسي وطلاء IPN8710 المضاد للتآكل.

خط أنابيب مدفون عالي المستوى: قم بتطبيق طبقة 3PE المضادة للتآكل في الموقع.

2. مدة الخدمة المقدرة

الأنابيب العارية (غير المحمية) التعرض للخارج: يظهر صدأ كبير خلال 3-6 أشهر؛ تتأثر السلامة الهيكلية خلال 1-2 سنوات.

تطبيق الطلاء العادي المضاد للصدأ: من 8 إلى 12 سنة في الداخل، ومن 4 إلى 6 سنوات في الخارج.

بعد الانتهاء من المعالجة الرسمية المضادة للتآكل (الإيبوكسي/3PE): عمر الخدمة يعادل عمر الأنابيب الحلزونية الجاهزة المقاومة للتآكل، حيث يصل إلى 15-30 عامًا.

إرشادات الاختيار

1. الأولوية البيئية: بالنسبة للبيئات المفتوحة أو المدفونة أو الرطبة/المسببة للتآكل، لا يُنصح باستخدام الأنابيب السوداء العارية؛ يجب التخطيط للحماية الثانوية من التآكل مسبقًا.

2. التمييز المؤقت/الدائم: بالنسبة للأساسات المؤقتة وخطوط الأنابيب المؤقتة، قم بإعطاء الأولوية للأنابيب الحلزونية السوداء لتقليل التكاليف؛ بالنسبة لخطوط الأنابيب الدائمة تحت الأرض، يجب إعطاء الأولوية للأنابيب المقاومة للتآكل المعدة مسبقًا.

3. مطابقة قدرة المعالجة: إذا كان موقع المشروع يتمتع بقدرات بناء احترافية مضادة للتآكل، فيمكن شراء الأنابيب السوداء ومعالجتها داخل الشركة؛ إذا كانت إمكانيات البناء في الموقع غير متوفرة، فيجب شراء الأنابيب المضادة للتآكل المعدة مسبقًا مباشرةً.

4. الضغط وسمك الجدار: بالنسبة لظروف الضغط المتوسط ​​إلى العالي والحمل الثقيل، حدد مواصفات الجدار السميك وفقًا للمتطلبات؛ لا تقم ببساطة بتقليل سمك الجدار لتوفير المال.

التعليمات

س1: هل يمكن دفن الأنابيب الحلزونية السوداء مباشرة تحت الأرض؟

ج: لا، فدفن الأنابيب العارية سيؤدي إلى صدأها بسرعة وترققها، مما يجعلها عرضة للتسرب والانهيار. يجب تطبيق طبقة كاملة مضادة للتآكل أولاً.

س 2: كيفية الاختيار بين الأنابيب الحلزونية السوداء وأنابيب التماس المستقيمة السوداء؟

ج: بالنسبة للدفن العميق والضغط والظروف الجيولوجية المعقدة اختار الأنابيب الحلزونية السوداء فهي أكثر مقاومة للتسوية والقوة. بالنسبة لخطوط الأنابيب الداخلية القصيرة ذات الضغط المنخفض، تعد الأنابيب ذات التماس المستقيم الأسود خيارًا أفضل نظرًا لتكلفتها المنخفضة.

س 3: هل يمكن استخدامها لإطارات الدفيئة؟

ج: غير مستحسن. الأنابيب العارية عرضة للصدأ ولها قطر ووزن كبير. يُفضل استخدام الأنابيب الدائرية/الإهليلجية المجلفنة بالغمس الساخن في البيوت الزجاجية.

س 4: ما مدى التصاق الطلاء بالأنابيب السوداء بعد التثبيت؟

ج: الأنابيب من الشركات المصنعة ذات السمعة الطيبة لها أسطح نظيفة، كما أن التصاق الطلاء جيد بعد إزالة الصدأ، وهي طريقة ثانوية شائعة مضادة للتآكل تستخدم في المشاريع الهندسية.
